中譽鼎力是錘式破碎機生產廠家，錘破設備我們團隊的一款嘔心瀝血之作，他結合了我們多年的石料破碎經驗，并不斷汲取客戶的使用反饋，更加實用、更加，它正在成為傳統錘式破碎機的換代產品，是破碎機行業選型的選擇設備.但是對于初次使用的用戶來說，往往會覺得摸不著頭腦，我們就來介紹下錘式破碎機的結構，方便大家的日后使用。

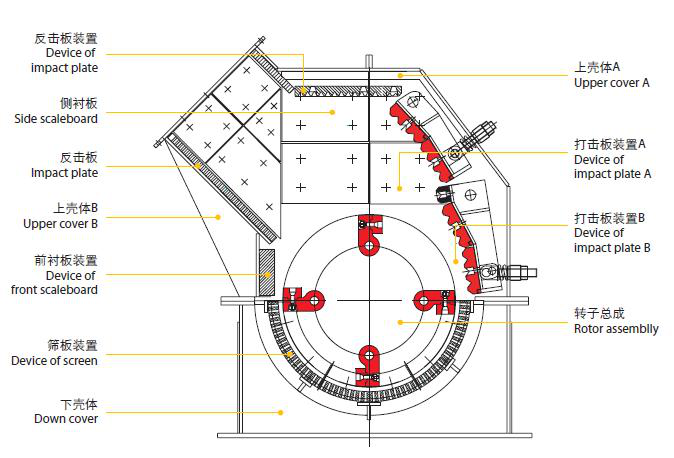

錘式破碎機主要由機殼、轉子、反擊板、調節襯板等部分組成。





1.機殼：機殼是破碎腔的重要組成部分，同時也是承受破碎沖擊力的重要結構件。PC系列錘式破碎機機殼由上下殼體兩部分組成，中間通過法蘭連接。殼體內易磨損部分有襯板保護。上下殼體焊接結構件采用內應力退火工藝，下殼體固定轉子軸承座墊板通過龍門銑鏜床加工，轉子的安裝精度。另外，在側壁設置了觀察門，供安裝和檢修用。

2.轉子：轉子是錘式破碎機的主要工作部位，轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定，，圓盤上還配置了組銷軸孔，當錘頭磨損20mm以后，可將其移至組銷軸孔內安裝，繼續進行破碎作業，這樣可以利用錘頭材料。。轉子支承在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承的距上。

2.1主軸：破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸，用銷軸將錘子鉸接在各排掛錘體之間，錘子磨損后可調換工作面。掛錘體上開有兩困銷孔。銷孔至回轉軸心的距離是不同的，用來調整錘子和箅條之間的間隙。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩，主軸的一端裝有一個飛輪。

2.2錘頭
錘頭是錘式破碎機 為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高，錘頭重量種類齊， 小錘頭15公斤，大錘頭可達298公斤，多種錘頭重量可以根據客戶需求為其定制，我們中譽生產的錘式破碎機的錘頭采用多元素高鉻錳鋼復合鑄造，其使用壽命是一般錘頭的數倍，客戶可以放心選購。

3.反擊板、調節襯板：錘式破碎機通過錘頭高速捶打礦石，瞬間內礦石具有大的速度和動能，為了防止機架的磨損，在機架的內壁用錳鋼做襯板，打擊板采用高猛鋼鑄造淬火經過強化處理，了襯板和打擊板優越的性和耐沖擊性，從而保護了機殼，延長了錘式破碎機的使用壽命。
