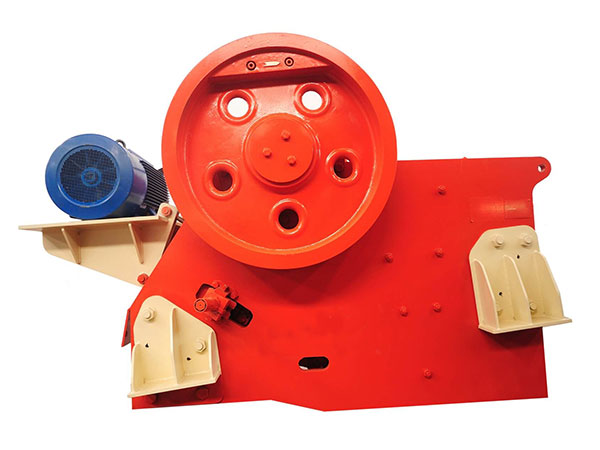

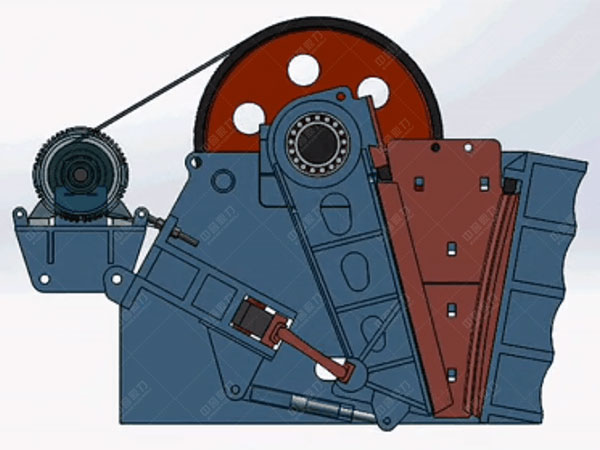

【PE顎破結構分析】PE顎破主要由機架、動顎，偏心軸、顎板、調改座等零件組合，工作時電機通過V型皮帶經槽輪驅動偏心軸，使動顎根據須的軌跡進行運動，從而將進入機腔內的石頭進行破碎，經破碎后的石頭在本身重量的影響下由出料口排出。

PE顎破結構分析

PE顎破機機架為鋼板焊接結構并經退火處置，機架前壁上裝楔形螺釘不變的不變顎板，在機架內側裝有左、右邊護板，免得機架內側壁的磨損。

pe鄂破動顎除PE-750X1060,PE800X1100,PE900X1060為重型鋼板焊接結構外,其余系鑄鋼件，正面裝有活動顎板，頂部借助偏心軸與滾動軸承懸掛在機架上，底部支撐在肘板上，并與肘板成滑動接觸，在偏心軸兩端裝有皮帶輪和飛輪。

有的動顎頂部裝有護板，防止因送料而使動顎頂部磨損及軸承孔彎曲，從而影響動顎使用使用時間和軸承等機件的順利拆卸。

碎石機肘板一端支撐在動顎底部，另一端支撐于調改座上，并與其形成滑動接觸，肘板除支撐動顎外，還在當外來不能破碎的異物進入機腔內，碎石機負荷突然添加的狀況下，本身立即斷裂，從而保護其余機件不受損傷。

PE顎破機架后壁的楔塊和調改墊板可用做憑借用戶的所需調改出料口的大小，從而調整出料粒度。

PE顎破的彈簧拉桿系統，用在PE顎破整個運動機構的緊密配合，及均衡動顎與肘板在工作時出現的慣性力，彈簧預壓力不易過大,只要解決肘板與動顎、調改座間沖擊響聲就夠了。
